Электропечной трансформатор ЭОЦН-8200/10

Данная продукция поставляется под заказ.

Артикул/код товара: ЭОЦН-8200/10

Описание товара

Трансформаторы масляные для питания руднотермических электропечей (переключение дистанционное)

Подробное описание

Электропечные трансформаторы (ЭПТ) представляют собой одну из разновидностей трансформаторов специального назначения. Их особенности продиктованы особыми параметрами, условиями и режимом работы нагрузки­­–электропечами различного назначения.

Основным отличием ЭПТ от трансформаторов общего назначения являются большие значения тока, достигающие значений более 100 кА на вторичной стороне, при низком значении вторичного напряжения. Напряжение, в зависимости от типа питаемой печи и технологического процесса, может изменяться в широких пределах. Диапазон изменения вторичного напряжения в ЭПТ может достигать отношений 5:1 и более. Изменение напряжения может обеспечиваться ЭПТ, имеющим регулирование под нагрузкой (РПН), или при отключенном от сети трансформаторе (ПБВ).

Электропечные трансформаторы работают в тяжелых условиях. Они характеризуются частыми перенапряжениями и токовыми перегрузками. Поэтому ЭПТ сконструированы таким образом, чтобы выдерживать частые, эксплуатационные короткие замыкания, тепловые нагрузки и перенапряжения.

ЭПТ могут быть изготовлены в различных климатических исполнениях (У, УХЛ, ХЛ, Т) для различных категорий размещения согласно ГОСТ 15150, с навесной или выносной системами охлаждения различного типа (М,Д,ДЦ,Ц) в соответствии с требованиями Заказчика.

Товарное предложение обновлено 7 сентября 2021 г. в 14:20

Источник

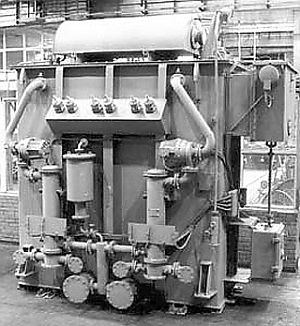

ЭОЦН-8200/10-У3(Т3)

etmp

Группа трансформаторов для руднотермических электропечей многочисленнее, чем все остальные семейства электропечных трансформаторов. Это связано с огромным числом вариантов рудных концентратов, температур плавления и режимов обработки, каждый из которых требует особенных характерристик тока. Как правило, у подобных трансформаторов очень широкий диапазон регулировки и многочисленные варианты исходящего питания.

Особенности конструкции

В данном случае, в лице агрегата ЭОЦН-8200/10-У3 (Т3) мы имеем однофазный масляный трансформатор для руднотермических печей, внутренней установки с регулированием напряжения без возбуждения. Со вхождением в активную часть самого трансформатора, регулируемого реактора и переключателя устройства РПН. Для охлаждения трансформатора на баке предусмотрена установка радиаторов.

Приводной механизм устройства РПН имеет электродвигатель переменного тока мощностью 0,4 кВт на напряжение 220/380 В частотой 50 Гц и обеспечивает дистанционное управление. В аварийных случаях допускается ручное управление устройством РПН при помощи рукоятки приводного механизма. В схеме приводного механизма устройства РПН предусмотрена блокировка с масляным выключателем, не позволяющая производить переключения под нагрузкой. Привод устройства РПН снабжен указателем положения переключателя, а также трехфазным коммутатором на 12 положений, который может использоваться в схеме управления работой электропечи.

Назначенный ресурс, определяющий механическую износостойкость устройства РПН, должен быть не менее 100000 переключений.

Для подъема полностью смонтированного и заполненного маслом трансформатора ЭОЦН-8200/10-У3 (Т3) предусмотрены специальные крюки в верхней части бака. Для продольного и поперечного перемещения трансформатор снабжен гладкими катками, приваренными к днищу бака.

Источник

ЭОЦН-8200/10-У3(Т3)

etmp

Группа трансформаторов для руднотермических электропечей многочисленнее, чем все остальные семейства электропечных трансформаторов. Это связано с огромным числом вариантов рудных концентратов, температур плавления и режимов обработки, каждый из которых требует особенных характерристик тока. Как правило, у подобных трансформаторов очень широкий диапазон регулировки и многочисленные варианты исходящего питания.

Особенности конструкции

В данном случае, в лице агрегата ЭОЦН-8200/10-У3 (Т3) мы имеем однофазный масляный трансформатор для руднотермических печей, внутренней установки с регулированием напряжения без возбуждения. Со вхождением в активную часть самого трансформатора, регулируемого реактора и переключателя устройства РПН. Для охлаждения трансформатора на баке предусмотрена установка радиаторов.

Приводной механизм устройства РПН имеет электродвигатель переменного тока мощностью 0,4 кВт на напряжение 220/380 В частотой 50 Гц и обеспечивает дистанционное управление. В аварийных случаях допускается ручное управление устройством РПН при помощи рукоятки приводного механизма. В схеме приводного механизма устройства РПН предусмотрена блокировка с масляным выключателем, не позволяющая производить переключения под нагрузкой. Привод устройства РПН снабжен указателем положения переключателя, а также трехфазным коммутатором на 12 положений, который может использоваться в схеме управления работой электропечи.

Назначенный ресурс, определяющий механическую износостойкость устройства РПН, должен быть не менее 100000 переключений.

Для подъема полностью смонтированного и заполненного маслом трансформатора ЭОЦН-8200/10-У3 (Т3) предусмотрены специальные крюки в верхней части бака. Для продольного и поперечного перемещения трансформатор снабжен гладкими катками, приваренными к днищу бака.

Источник

Электропечные (печные) трансформаторы ЭТЦПК, ЭТЦНК, ЭТЦН, ЭТЦНВ, ЭТЦНВТ

cat 06

Цена: по запросу

Назначение

Электропечные (печные) трансформаторы ЭТЦПК, ЭТЦНК, ЭТЦН, ЭТЦНВ, ЭТЦНВТ, ЭТЦНД, ЭТЦНДМ, ЭОМК, ЭТДЦП, ЭТЦП, ЭТЦПК, ЭОДЦН, ЭОМПИ, ЭТМП, ЭТМН, ЭТМНИ, ЭОМНИ, ЭТЦНКИ, ЭОМНШМ, ЭОДЦНШ, ЭОДЦНШМ, ЭОЦНШ, ЭОЦН, ЭОЦНК, ЭОЦНРМ предназначены для питания электропечей и установок электронагрева.

Электропечные (печные) трансформаторы ЭТЦПК, ЭТЦНК, ЭТЦН, ЭТЦНВ, ЭТЦНВТ, ЭТЦНД, ЭТЦНДМ, ЭОМК, ЭТДЦП, ЭТЦП, ЭТЦПК, ЭОДЦН, ЭОМПИ, ЭТМП, ЭТМН, ЭТМНИ, ЭОМНИ, ЭТЦНКИ, ЭОМНШМ, ЭОДЦНШ, ЭОДЦНШМ, ЭОЦНШ, ЭОЦН, ЭОЦНК, ЭОЦНРМ предназначены для питания дуговых сталеплавильных и индукционных электропечей, печей электрошлакового переплава.

Тип Номинальная мощность,
кВА
Номинальные напряжения
обмоток, В
Схема и группа
соединения обмоток
Переключениие ступеней
напряжения
Число полож. перекл. Вид системы охлаждения Масса,
т
Длина х ширина х высота, мм
ВН НН
ЭТЦП-12000/35-УХЛ4 8000-3557 31500;35000 270-120 Д-У/Д-0-11 ПБВ 12 навесная Ц 30 4300х2400х4340
ЭТЦН-12500/10-92У3 ***) 5000-2071 6000 200-69,3 РПН 22 выносная Ц 30,334 3710х2768х3830
ЭТЦПК-16000/35-УХЛ4 **) 10000-4090 35000 320,5-120,3 ПБВ 12 навесная Ц 38 4390х2500х4698
ЭТЦП-16700/10-У3 15150-10653 10000 151-106 Д/Д-0 выносная Ц 42 5135х2100х4700
ЭТЦНВ-18000/10-УХЛ4 **) 10000-4323
10000-4374
6000
10000
261-159
261-160
Д/Д-2 РПН 9 навесная Ц 33,27
33,7
5015х2800х4450
4250х2850х4280
ЭТЦНВ-18000/35-УХЛ4 **) 10000-6524 35000 275-170 12 35 4650х3242х4300
ЭТЦНВ-18000/35-Т3 ***) 10000-6493 34500
(60 Гц)
275-169 45,39
ЭТЦНВ-20000/10-У3 13000-8450 6000 288,5-187,5 Д/Д-0 9 43 4500х2800х5100
ЭТЦНК-20000/10-76У3 15000-3665 10000 370,4-90,4 Давто+Д/Д-6 23 64,8 6345х4335х4735
ЭТЦНК-20000/10-76Т3 15000-4829 11000 368,7-118,7 выносная Ц 64,94
ЭТЦНК-20000/20-76У3 15000-4723 22000 371-117 навесная Ц 67,85 6345х3950х4735
ЭТЦНК-20000/35-76У3 15000-5188 35000 370-128 Уавто+Д/Д-0 67,7
ЭТЦП-22000/10-У3 16500-14051 10000 301,5-212 Д/Д-0 ПБВ 12 выносная Ц 37,42 5135х2115х4690
ЭТЦНКВ-25000/10-У3 *) 18000-4397 10000 318,5-77,8 Давто+Д/Д-6 РПН 23 навесная Ц 68,9 6515х3950х4735
ЭТЦНКВМ-25000/10-УХЛ4 *) 18000-7489 10000 318,5-132,5 Давто+Д/Д-0 19 48,6 5140х3210х4500
ЭТЦНКВ-25000/35-У3 ***) 13000-5471 35000 320-111 Уавто+Д/Д-4 23 68,9 6515х4435х4735
ЭТЦНК-25000/35-У3 *) 18000-6226 35000 320-111 навесная + выносная Ц 68,7 6515х3950х4735
ЭТЦНВ-25000/ 35-83УХЛ4 *) 16000-5619 35000 280-98 Д-У/Д-0-11 22 выносная Ц 67,75 6035х3045х5492
ЭТЦНВМ-25000/35-УХЛ4 **) 18000-14419 35000 340,5-232 Д/Д-6 9 59,5 5990х2950х5115
ЭТЦНКВ-30000/35-УХЛ4 **) 22000-15161 35000 408-240 Уавто+Д/Д-0 19 навесная Ц 61 5115х3295х4920
ЭТЦН-32000/35-71У3(Т3) ***) 20000-7100 35000 407-144 Д-У/Д-0-11 22 выносная Ц 65,5 7020х3430х4307
ЭТЦНМ-32000/35-У3 20000-7411 35000 407-150,8 23 навесная Ц 63,15 6100х3421х3883
ЭТЦНКМ-35000/10-УХЛ4 ***) 18000-5337 10000 440,8-130,7 Д/Д-0 19 58 4995х3570х5100
ЭТЦНВТ-36000/35-УХЛ4 ****) 25000-19600 35000 395-239,4 12 65,5 4940х3277х4500
ЭТЦНКВ-40000/110-УХЛ4 26000-20282 110000 420-289,5 Ун/Д-7 9 74,7 4840х3540х6200
ЭТЦП-50000/10-89У3 *) 32000-8694 10500 562,5-153 У/Д-11 ПБВ 22 навесная Ц 69,8 7600х3000х4515
ЭТЦН-52000/35-71У3(Т3) 32000-10950 35000 465-159 Д-У/Д-0-11 РПН выносная Ц 76,34 7020х3200х4590
ЭТЦНКД-55000/35-УХЛ4 ***) 22000-7770 35000 619,5-172,3 Давто+Д/Д-0 19 навесная Ц 94,07 6436х3893х5060
ЭТЦНКД-60000/35-УХЛ4 ***) 26000-15217 35000 619,5-295,7 Давто+Д/Д-2 91,17 5868х3885х5017
ЭТЦНКД-63000/10-УХЛ4 ***) 40000-26207 10000 810-440 Д/Д-2 114 6170х4895х5570
ЭТЦПК-63000/35-У3 45000-17243 35000 560-215 Уавто+Д/Д-0 ПБВ 23 выносная Ц 87,85 5610х3030х5430
ЭТЦНК-70000/35-У3 40000-27200 35000 900-500 Давто+Д/Д-0 РПН 19 навесная Ц 110 5900х4517х5208
ЭТЦНКВ-72000/35-УХЛ4 *****) 40000-26357 35000 530,3-294,6 Давто+Д/Д-2 90,35 5030х4050х5610
ЭТЦНКД-80000/35-УХЛ4 *) 40000-29173 35000 818-481 113,94 6520х4800х5570
ЭТЦНД-125000/35-89У3 ******) 60000-24771 35000 697,2-287,8 Д-У/Д-0-11 23 выносная Ц 118,86 5737 х 4730 х 6177
ЭТЦНДМ-160000/35-86УХЛ4 *****) 80000-27238 35000 761-259 142 6864х4750х6290
ЭТЦНДТМ-160000/35-У3 *****) 80000-27764 35000 829,4-287,8 125,15 5737х4604х6235
ЭТЦНД-160000/35-УХЛ4(Р) **) 80000-30097 35000 866,3-326 142 6864х4750х6290
ЭТЦНДМР-160000/35-86УХЛ4 *) 95000-32346 35000 951-326
ЭТЦНК-160000/110 78000 110000 350-75 У/Ун/Д-0-11 35 навесная Ц 172 8550х5900х6520
ЭТЦНКД-160000/110-У4 *) 90000-40200 110000 826-301 У/Д-11 27 навесная Ц 137 9400х3800х6050
ЭТЦНДТ-170000/35-У3 *) 95000-33157 35000 981,3-342,5 Д-У/Д-0-11 23 129 5740х4600х6235
ЭТЦНД-170000/35-УХЛ4(Р) *) 95000-32555 35000 951-326 выносная Ц 142 6864х4750х6290
ЭТЦНД-200000/35-УХЛ4 120000-81200 35000 1296-686 Д/Д-2 19 155 6400х4300х6000

*) Допускается перевозбуждение на 10%.
**) Допускается перегрузка по току на 10% и перевозбуждение на 10%.
***) Допускается перегрузка по току на 20% и перевозбуждение на 10%.
****) Допускается перегрузка по току на 5% и перевозбуждение на 10%.
*****) Допускается перегрузка по току на 12,5% и перевозбуждение на 10%.
******) Допускается кратковременная (до 60 мин.) перегрузка по току на 20% и перевозбуждение на 10%.

*) Три ступени постоянной мощности.
**) Пять ступеней постоянной мощности.

Тип Номинальная мощность, кВА Номинальные напряжения обмоток, В Переключ. ступеней напряжения Число полож. перекл. Вид охлаждения Масса,т Длина х ширина х высота, мм
ВН НН
ЭОМНШМ-1600/10-УХЛ4 630-630-278
630-630-276
6000
10000
11000
80-28,5
80-28,9
80-28,8
РПН 90 М 10,325 3030 х 1760 х 3530
ЭОДЦНШ-2500/10-УХЛ4 *) 1000-519
1000-524
6000
10000
105,3-36; 394,7-135
105-36,5; 393,7-137
49 ДЦ 13 3270 х 1550 х 3730
ЭОДЦНШМ-2500/10-УХЛ4 *) 1000-1000-545
1000-1000-551
6000
10000
105-37,8105-38,4 90 11,512 3195 х 1757 х 3782
ЭОДЦНШМ-4000/10-УХЛ4 *) 1600-1600-680
1600-1600-733
1600-1600-730
6000
10000
11000
116-32,4
116-34,9
116-34,7
13,93 3177 х 2242 х 3521
ЭОДЦНШМ-4800/10-УХЛ4 *) 2500-2500-1217
2500-2500-1418
6000
10000
122,4-43,5
122-51,7
19,7 3360 х 2400 х 3850
ЭОДЦНШМ-6300/10-УХЛ4 *) 3200-3200-1813 10000 122-91,3-51,7 20,29 4070 х 2476 х 3700
ЭОЦНШ-6300/10-У3 *) 3200-1555
3200-1815
6000
10000
122,4-43,5
122-51,7
Ц 19,7 3700 х 2400 х 3850
ЭОЦНШ-8000/10-УХЛ4 *) 3820-2010 10000 152,7-56,6 22,5
ЭОЦНШ-12500/10-У3 *) 5000-2310
5000-2330
6000
10000
160-41,2
160-41,6
34 4250 х 3000 х 4000
ЭОЦНШ-16000/10-УХЛ4 *) 7200-7200-2470 10000 160-41,6 34,2

*) Допускают создание средней точки обмотки НН.
